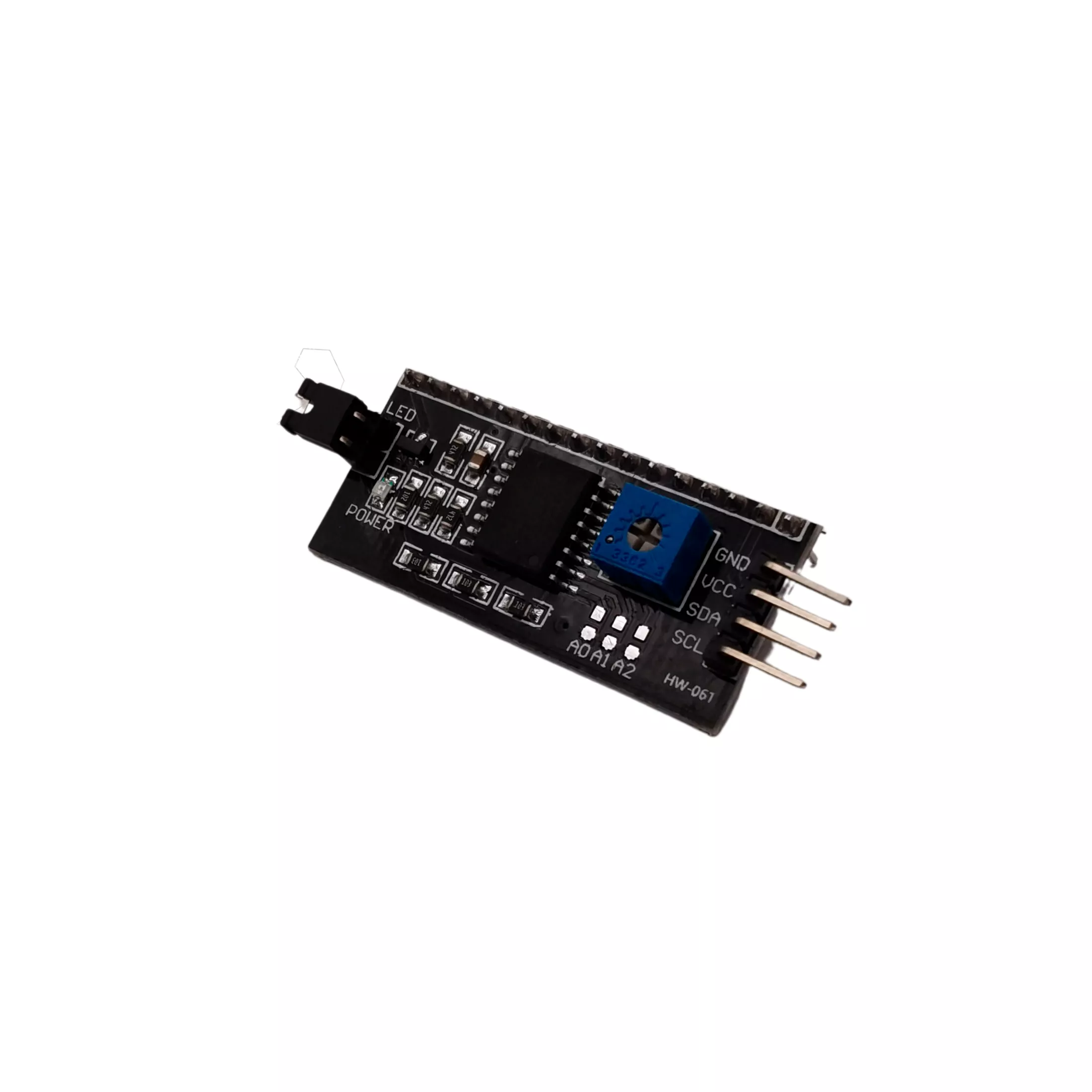

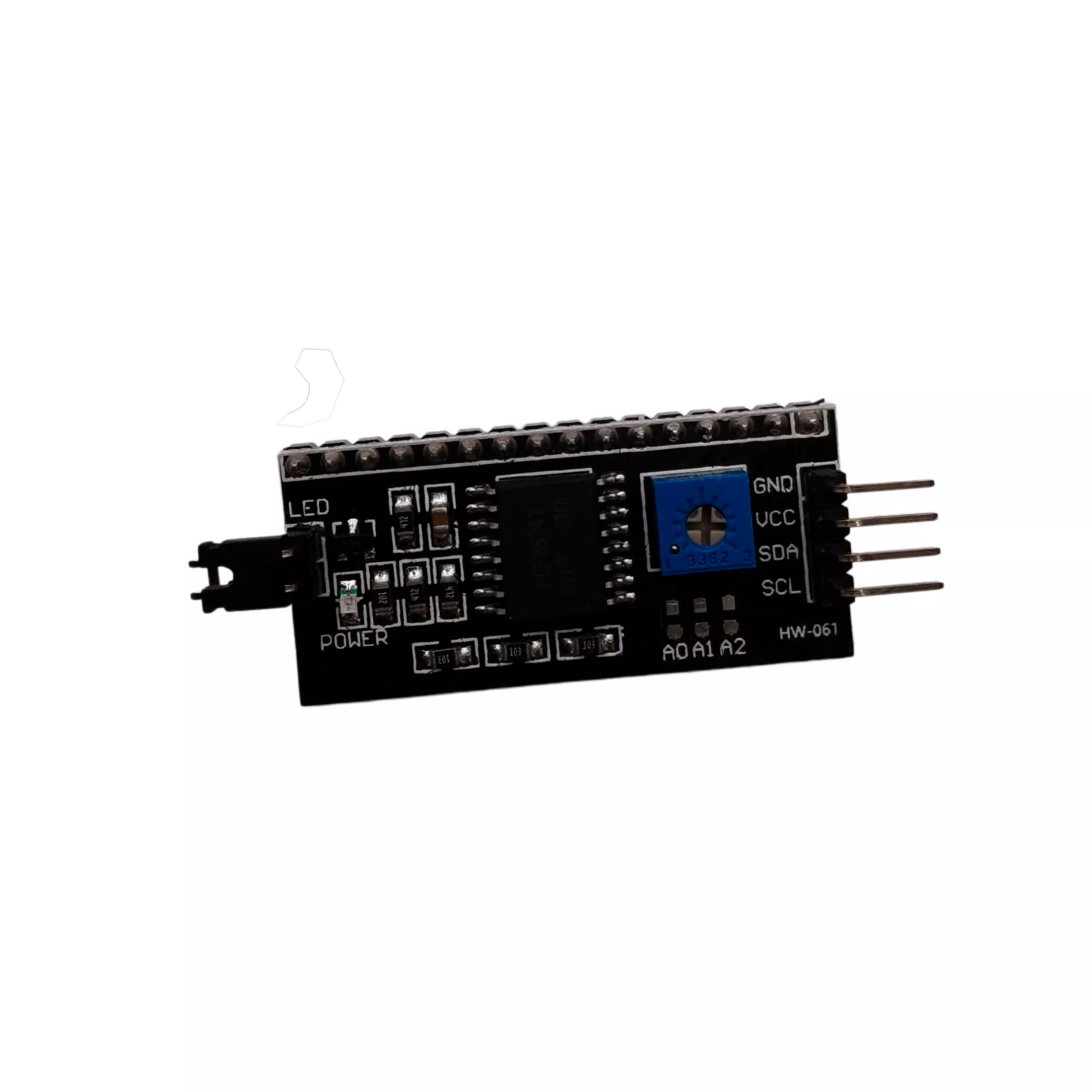

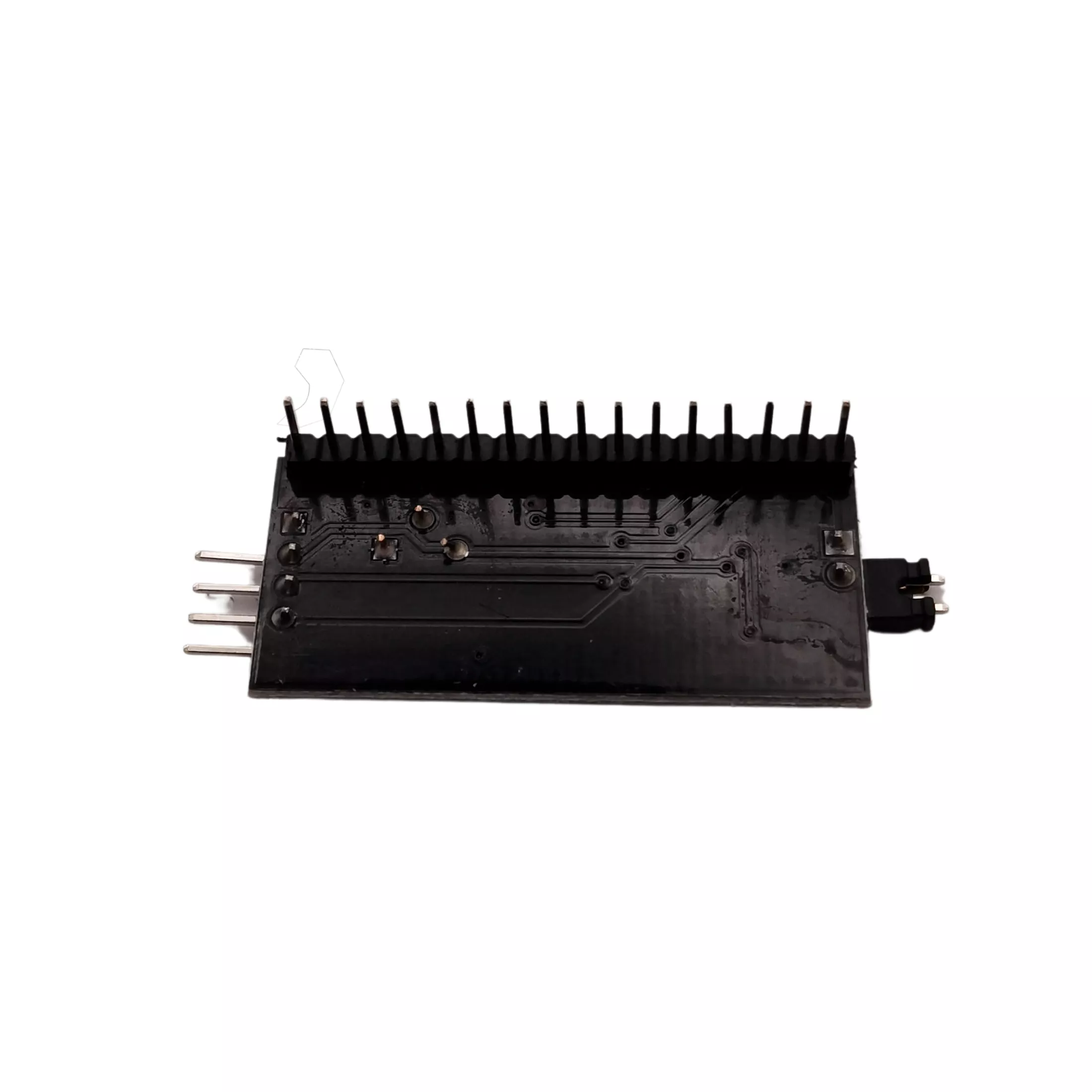

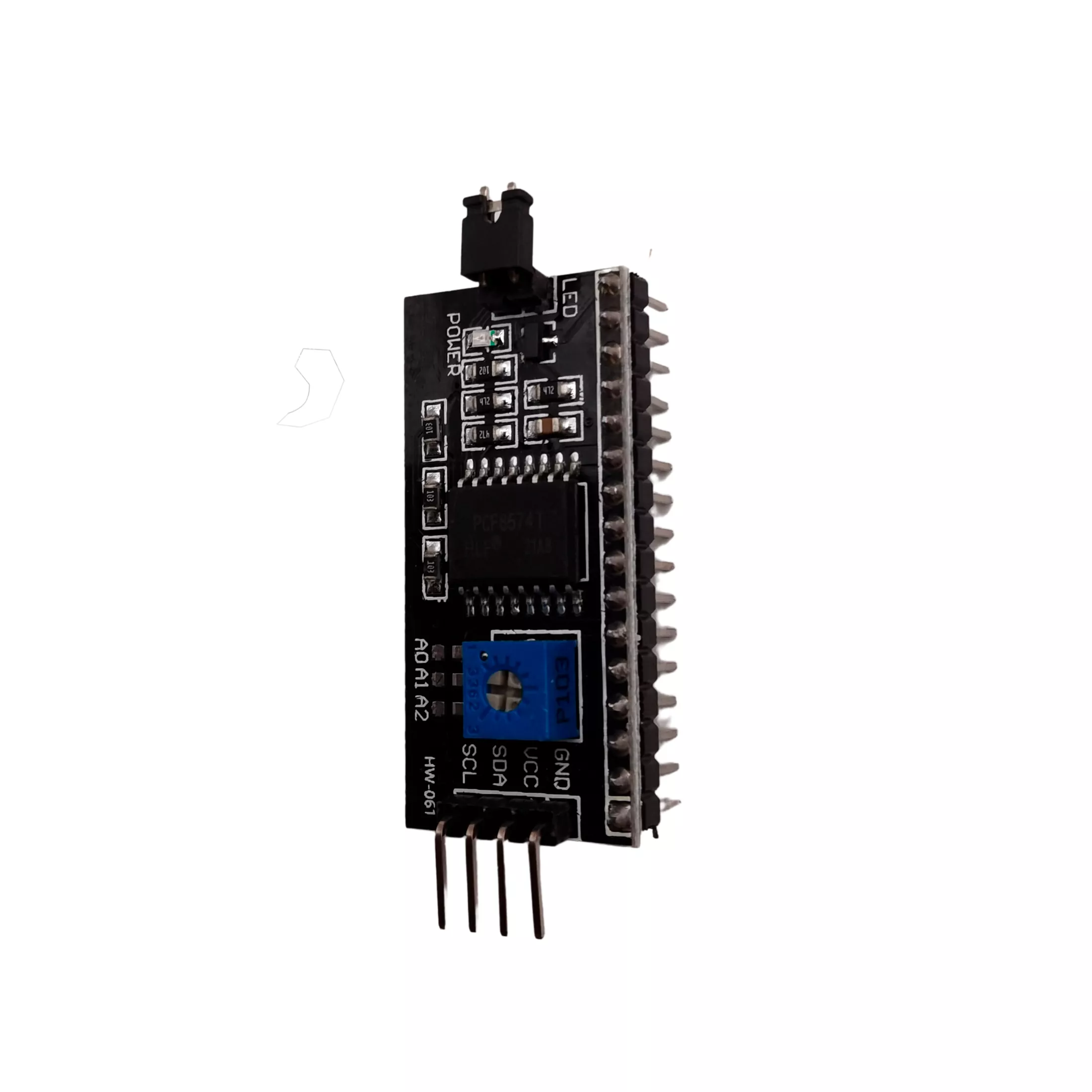

Placa I2C para LCD 16×2 LCM1602

Descripción:
I²C (también lo verás escrito como I2C) es un bus de comunicaciones en serie que utiliza dos líneas para transmitir la información: una para los datos y por otra la señal de reloj. Como suelen comunicarse circuitos en una misma placa que comparten una misma masa, esta tercera línea no suele ser necesaria.

El módulo LCM1602 permite expandir las entradas o salidas digitales de Arduino utilizando solo 2 líneas del bus I2C (SDA y SCL). El chip PCF8574 logra convertir datos en paralelo (8 E/S) a I2C y viceversa, por lo que es ideal para el manejo de dispositivos como: displays LCD alfanuméricos, teclados matriciales, Leds, relays y más. Puede compartir el bus I2C con otros dispositivos y así ahorrar pines, por ejemplo: RTC, memoria, sensores. Se pueden manejar hasta 8 expansores PCF8574 en un mismo bus I2C y de esa forma manejar un total de 64 E/S utilizando tan solo 2 pines.

Las salidas del modulo PCF8574 son de tipo Latch, por lo que mantienen el valor asignado sin necesidad de refresco constante, permitiendo de esta manera reducir la carga computacional. Las salidas latch son especialmente útiles al trabajar con Relays o Leds. Las entradas pueden ser configuradas para activar la salida de Interrupción (INT) y así manejar una respuesta rápida.

Características:
Chip: PCF8574A
Número de Entradas/Salidas configurables: 8
Número de dispositivos por bus: 8 dispositivos en el mismo bus
Interfaz de comunicación: I2C
Dimensiones: 42 mm X 19 mm
Modelo: LCM1602
Especificaciones:
Voltaje de operación: 5 V
Dirección I2C: 0x30-0x37 (Configurable por jumpers)
Tipo salidas: Latch
Configuración de pines:
GND: Pin utilizado para aterrizar el modulo a tierra
VCC: Pin asignado a la alimentación del módulo, en este caso 5 V
SDA: Representa la línea de datos del en el protocolo I2C
SCL: Representa la línea de reloj o sincronización en el protocolo I2C
