Display (Pantalla) OLED azul 1.3″ Color Azul

Características.
Pantalla OLED de 1,3 pulgadas con pantalla en color azul;

Resolución de 128×64 para una visualización clara y alto contraste;

Ángulo de visión grande: mayor de 160 ° (una pantalla con el ángulo de visión más grande en la pantalla);

Suministro de voltaje amplio (3V ~ 5V), compatible con niveles lógicos de 3.3V y 5V, no se requiere chip de cambio de nivel;

Con el bus IIC, solo se requiere de dos 4 pines, 2 de alimentación y 2 de información.

Consumo de energía ultrabajo: la pantalla normal es de solo 0.06W (muy por debajo de la pantalla TFT)

Estándares de proceso de grado militar, trabajo estable a largo plazo;

Proporciona un rico programa de muestra para las plataformas STM32, C51, Arduino, Raspberry Pi y MSP430.

Especificaciones Eléctricas.
Nombre Parámetro
Display Color Azul
Tamaño de Pantalla 1.3″(pulgadas)
Tipo de pantalla OLED
Drivce IC SH1106
Resolución 128*64 (Pixel)
Interface de comunicación IIC interface

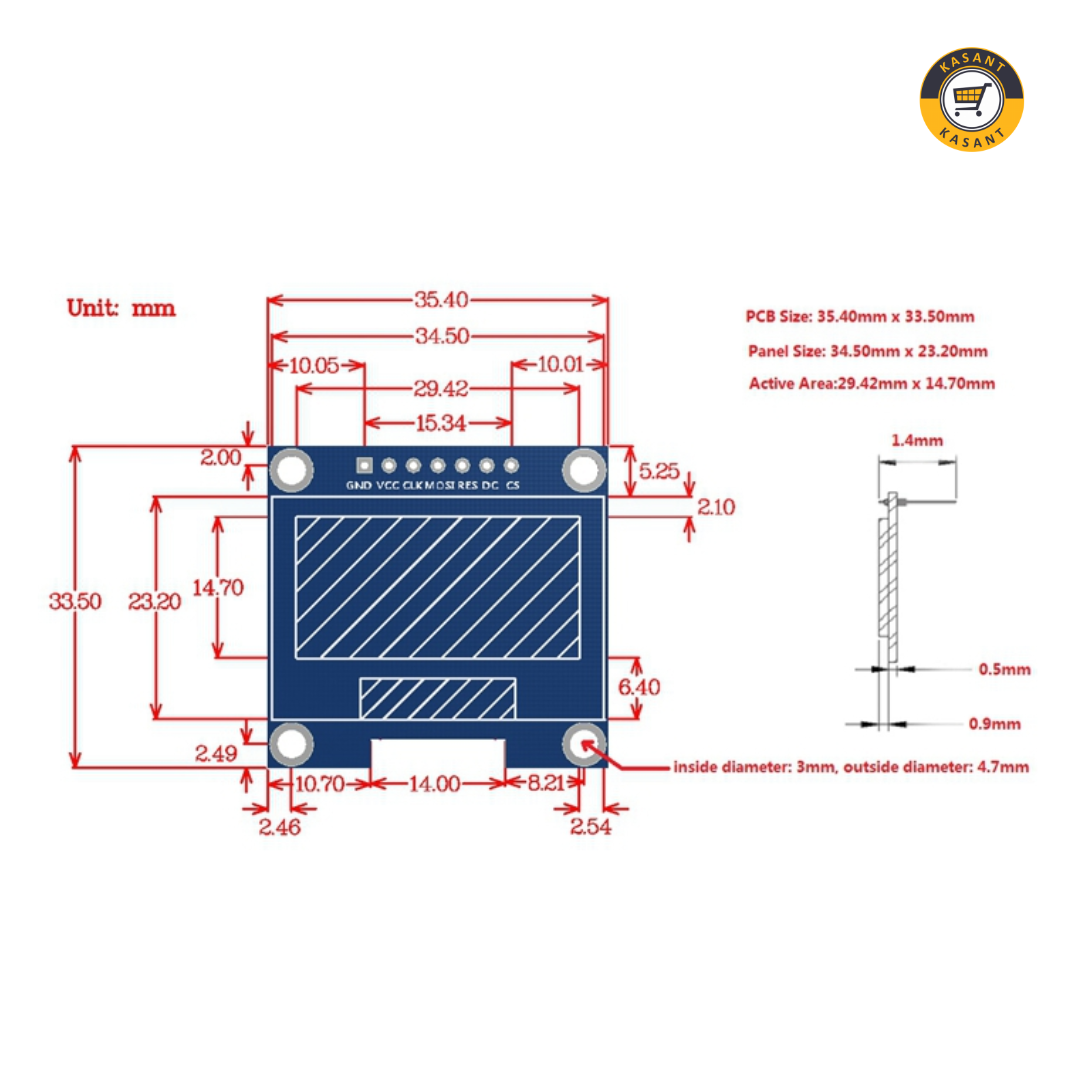

Área Activa 29.42×14.7(mm)
Touch? NO
Tamaño de PCB 33.50×35.40(mm)
Angulo Visual >160°
Temperatura de Trabajo -20℃~60℃
Temperatura de almacenaje recomendada -30℃~70℃
Voltaje de operación. 3.3V~5V

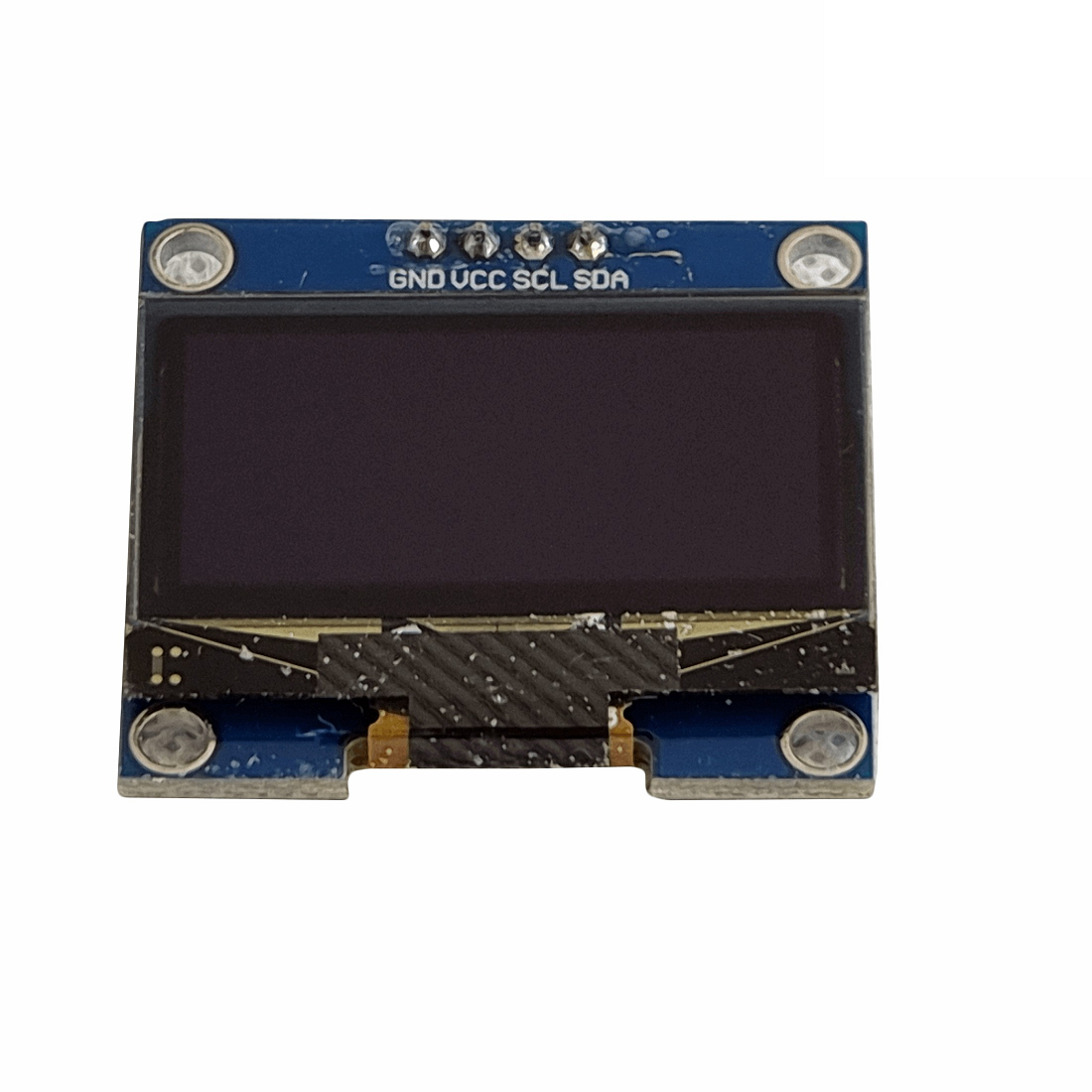

Diagrama de Conexión.
Number Module Pin Pin description
1 GND OLED power ground
2 VCC OLED power positive (3.3V~5V)
3 SCL OLED IIC bus clock signal
4 SDA OLED IIC bus data signal
