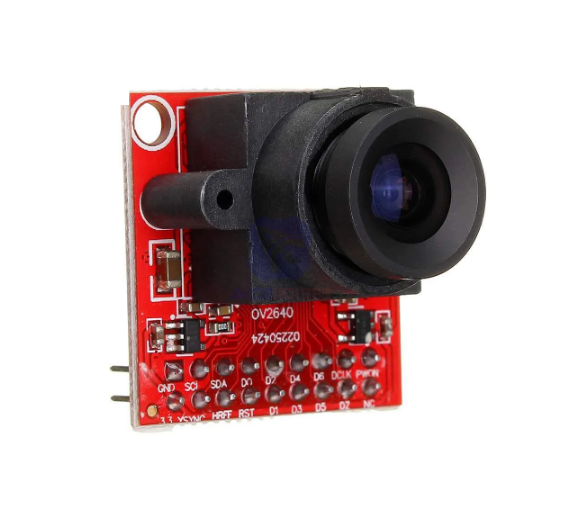

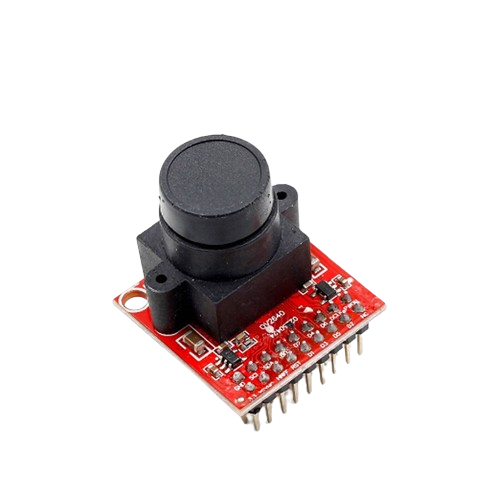

Camara OV2640 2MP Arduino/PIC

Descripción:
La cámara OV2640 cuenta con cristal activo integrado y LDO, la interfaz es simple y muy fácil de usar.

El módulo OV2640, es un sensor CMOS con sensividad y flexibilidad, puede soportar esposición, balance blanco, color, saturación, contraste y muchos otros parámetros como formato de salida JPEG/RGB656.

Las características del sensor de imagen de 2 mega pixeles (1632×1232 pixeles), dimensión pequeña, bajo voltaje de operación.

Características:
Tamaño del sensor: 1/4 pulgada
Pixeles: 1600 x 1200 (200W)
Formato de salida: RGB565/JPEG/YUV/YCbCr

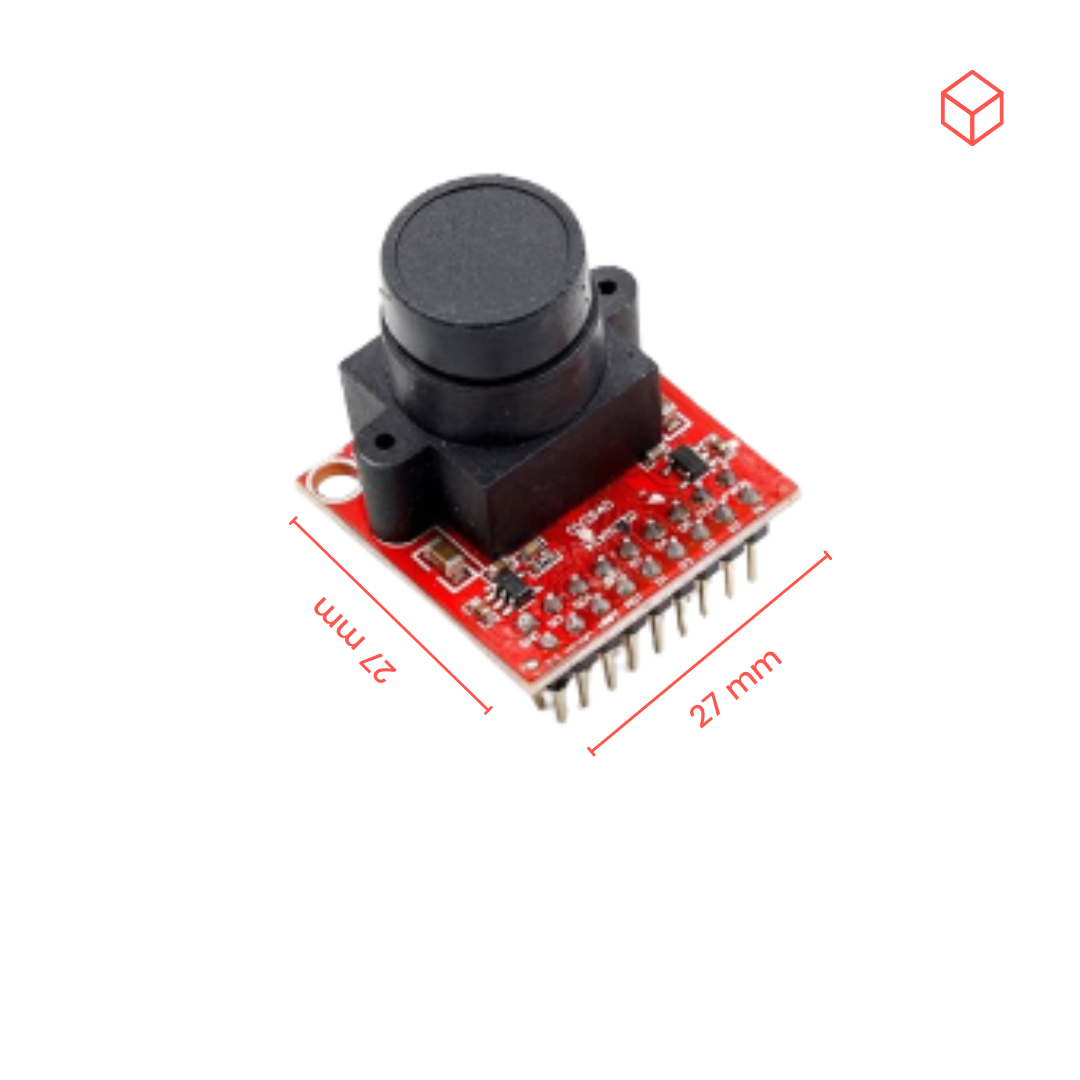

Dimensiones del módulo: 27 mm x 27 mm
Peso aproximado: 12 gr.
Cámara estándar lente focal medida 3.6mm
Interfaz SCCB estandar, compatible con interfaz I2C
Soporta: UXGA, SXGA, VGA, QVGA, QQVGA, CIF, QCIF y medidas arriba de 40×30
Soporta control de exposición automático, control de ganancia automático, balance de blanco automático, calibración de nivel de negro automático, control de calidad de imagen incluyendo saturación de color, gamma, entre otras opciones
Soporta escalado de imágenes y opciones de ventana
Soporta compresión de imagen
Cristal activo integrado 12M, no requiere proveer reloj externo
Especificaciones:
Voltaje de operación: 3.3 V
LDO integrado, puede trabajar apropiadamente con fuente de alimentación de 3.3 V
Código fuente del driver STM32F4
Cámara estándar lente focal medida 3.6mm
Interfaz SCCB estandar, compatible con interfaz I2C
Formatos de salida: RawRGB, RGB (GRB4: 2: 2, RGB565 / 555/444), YUV (4: 2: 2) and YCbCr (4: 2: 2)
