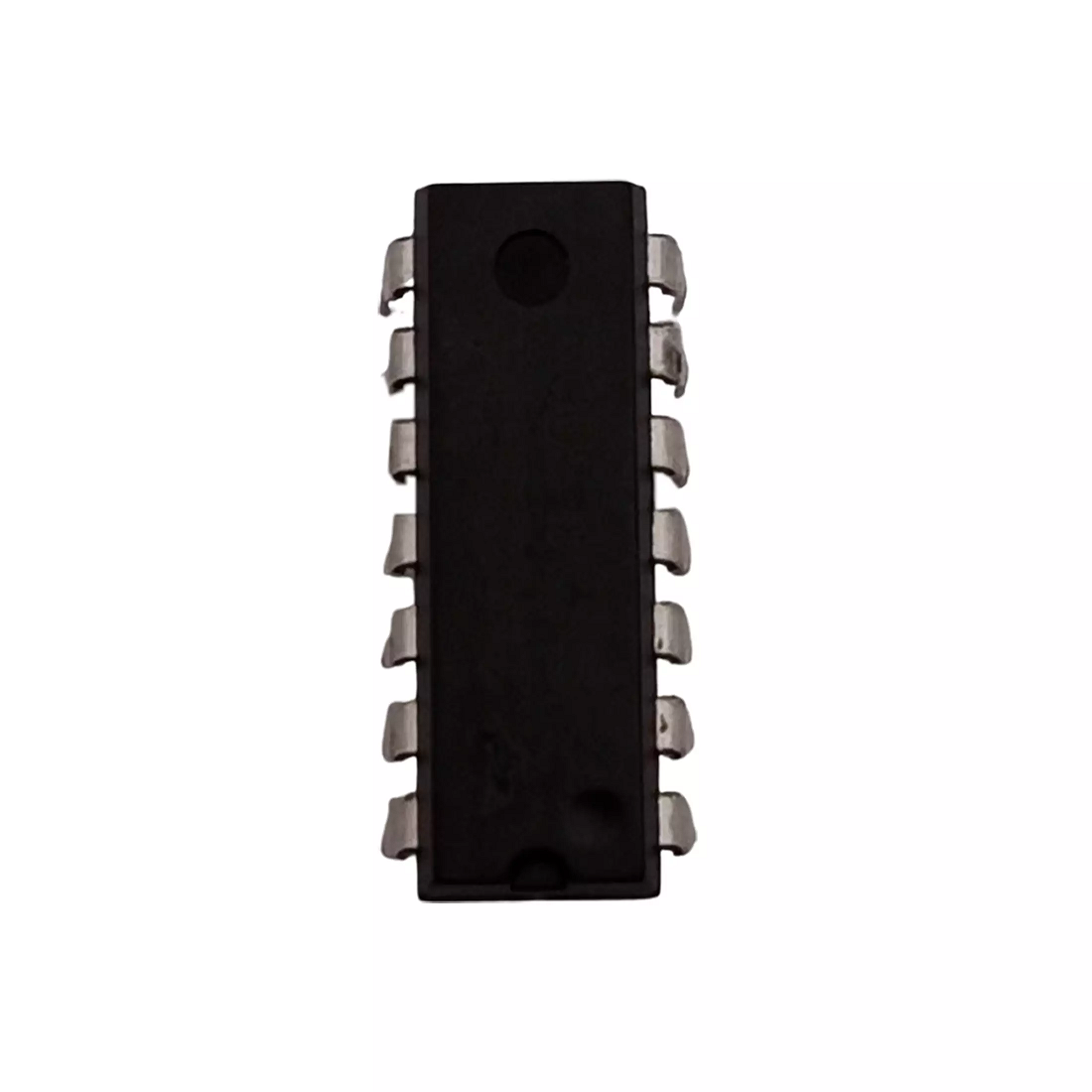

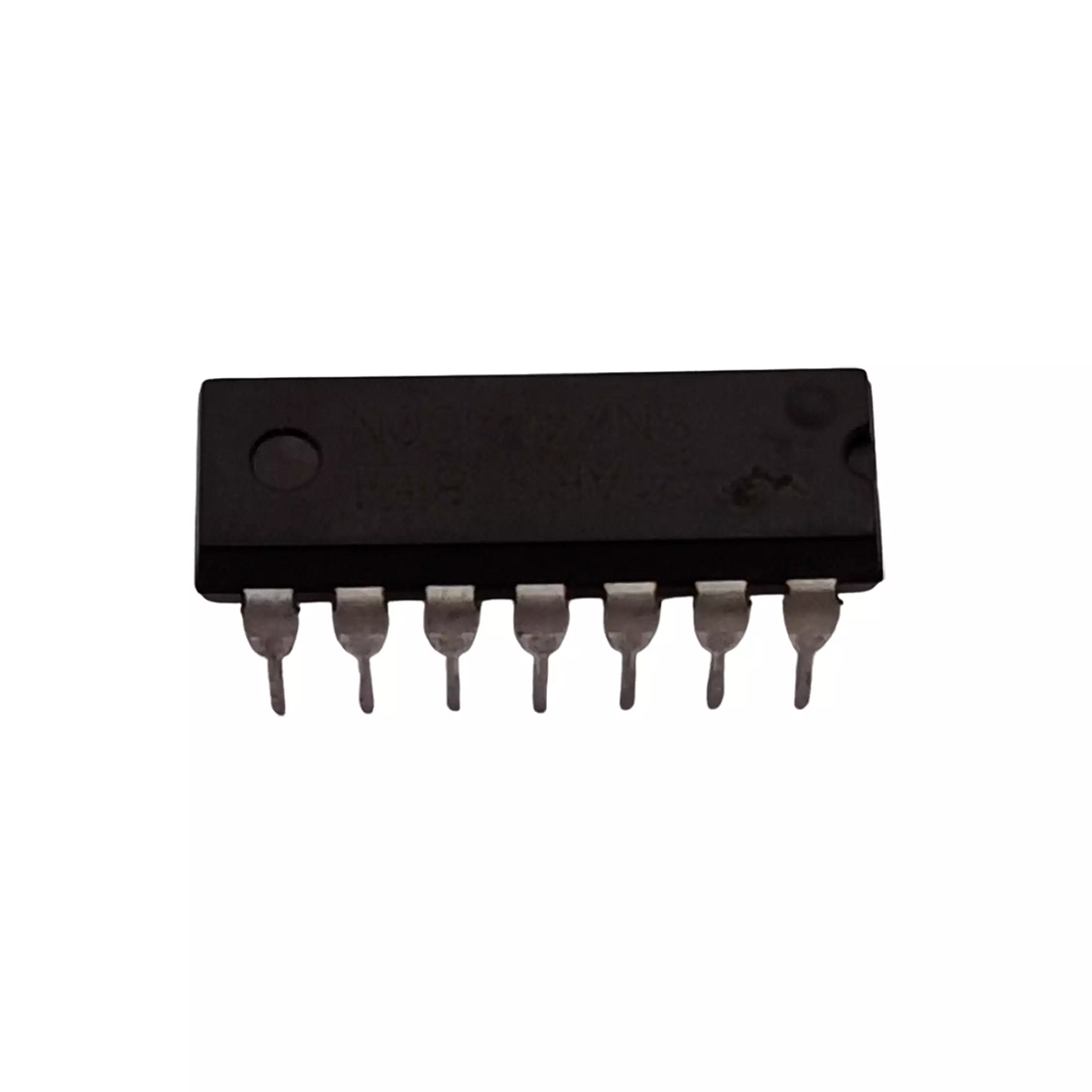

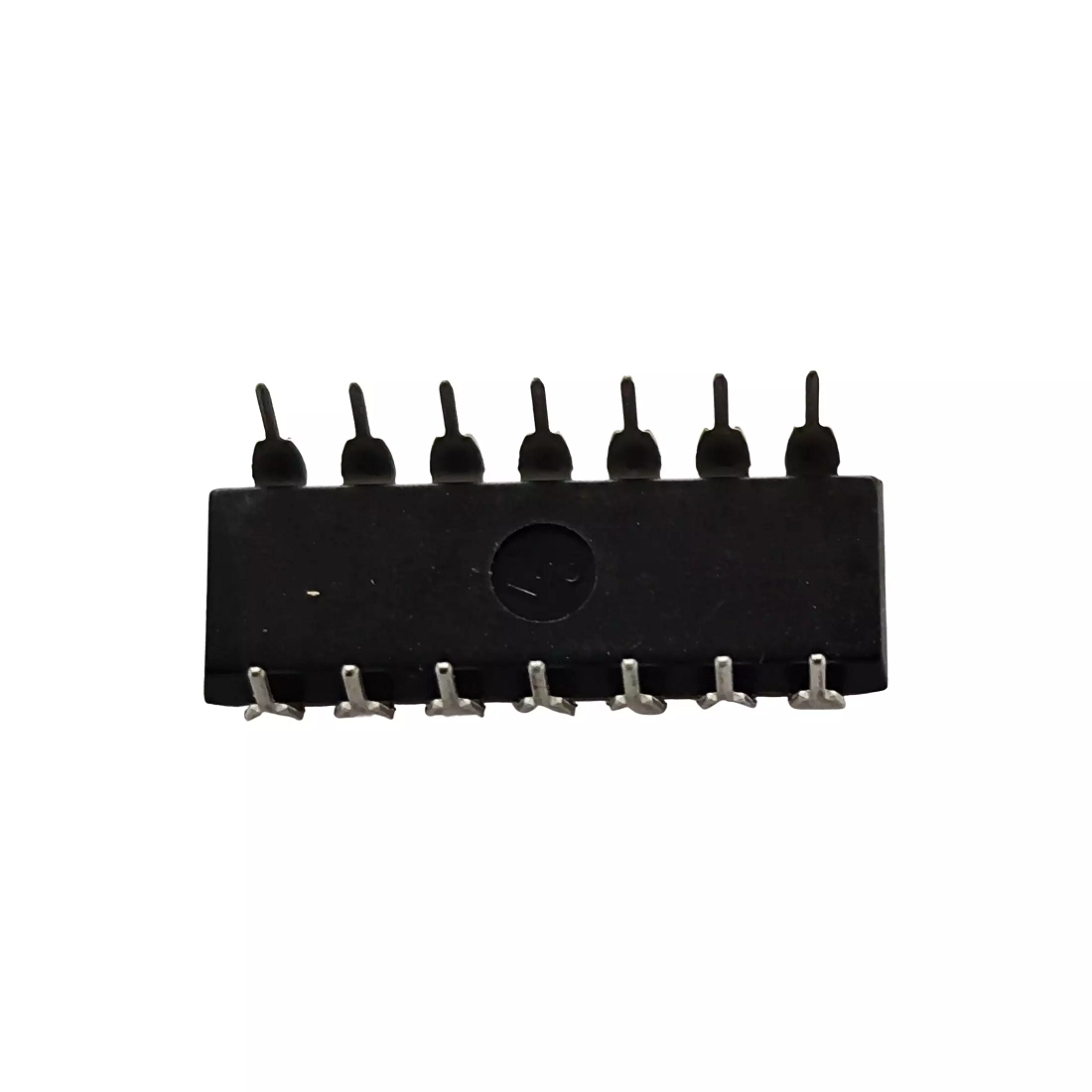

Amplificador operacional cuádruple LM324

Descripción:
LM324N es un amplificador operacional cuádruple con encapsulado DIP de 14 pines. Se compone de cuatro amplificadores operacionales independientes de frecuencia de alta ganancia compensados.

Diseñado específicamente para operar desde una sola fuente de alimentación o suministro dividida sobre una amplia gama de voltajes.

El lazo abierto amplificación de tensión diferencial de funciones deLM324 normalmente 100V / mV y compensación de frecuencia interna.

Características:
No. de amplificadores operacionales: 4
No requiere fuente dual (Sin embargo con fuente sencilla no es posible que la salida obtenga voltajes negativos)
El rango de voltaje de entrada en modo común incluye tierra, permitiendo la detección directa cerca del suelo
Compensado en frecuencia internamente
Alta ganacia
Compatible con todas las formas de lógica
Encapsulado: DIP 14 pines
Especificaciones:
La corriente de alimentación baja es típicamente 0.8 mA (independiente de la tensión de alimentación)
Voltaje de alimentación: 3 V a 32 V fuente sencilla (±1.5 V a ±16 V fuente dual)
Bajo consumo de potencia
Ancho de banda típico: 1.2 MHz
Razón de rechazo de modo común (CMRR) es 80dB
La velocidad de giro a la ganancia unitaria es 0.5V / μs
El voltaje de desplazamiento de entrada es típicamente 3 mV
La corriente de desplazamiento de entrada es típicamente 2 nA
Rango de voltaje de entrada diferencial de 32 V igual a la tensión de alimentación nominal máxima
Rango de temperatura de funcionamiento de 0 ° C a 70 ° C
